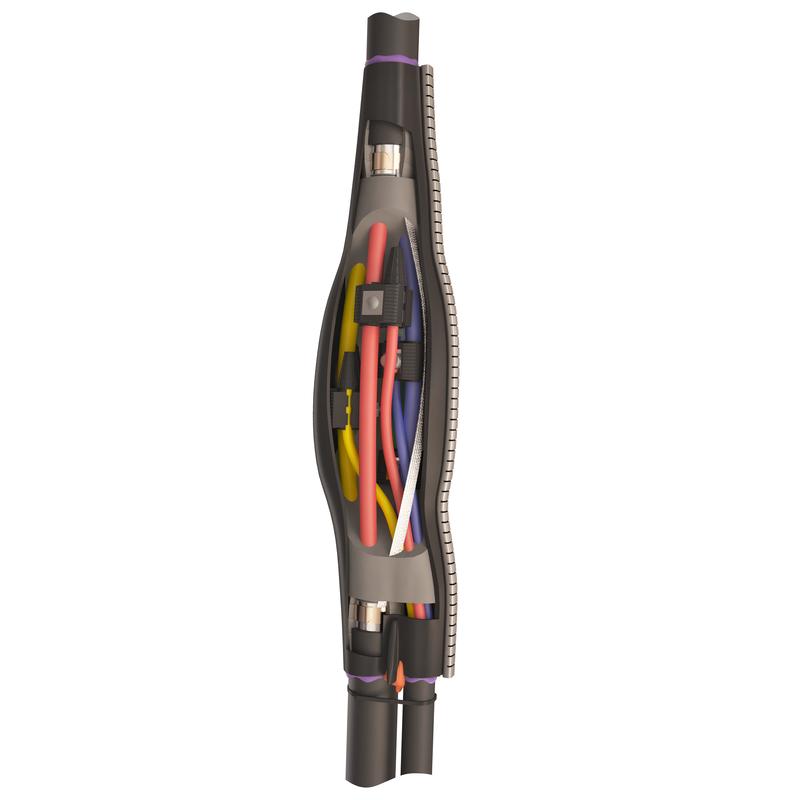

Ответвительные термоусаживаемые муфты 5ПТО-1

тип:

5ПТО-1

  • Предназначены для ответвления 5-и жильных кабелей:
    • с пластмассовой изоляцией (ПВХ/СПЭ)
    • с броней и без брони
    • на напряжение до 1 кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей:
    (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
  • Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
  • Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
  • Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
  • Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
  • Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
  • Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
  • Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ)
  • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
  • Выпускается по ТУ 3599-006-97284872-2006
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 30  лет
Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
SKU товарные позиции кратность ед.изм РРЦ (руб.)
5ПТО-1-16/50-1.5/6 (КВТ) 1
шт
4951.74
5ПТО-1-50/95-4/35 (КВТ) 1
шт
9008.74
5ПТО-1-95/150-35/95 (КВТ) 1
шт
11499.07
SKU товарные позиции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
5ПТО-1-16/50-1.5/6 (КВТ) 1
картонная коробка
4630019127960 71 9 9 1.65 0.005751
5ПТО-1-50/95-4/35 (КВТ) 1
картонная коробка
4630019127977 71 16 15 2.9 0.01704
5ПТО-1-95/150-35/95 (КВТ) 1
картонная коробка
4630019127984 112 13 13 5 0.018928
SKU товарные позиции Тип муфты Технология монтажа Рабочее напряжение, до (кВ) Сечение жил, мм² Количество жил в кабеле Изоляция кабеля Тип установки Тип кабеля
5ПТО-1-16/50-1.5/6 (КВТ)
Ответвительная
термоусаживаемая
1
1.5/ 2.5/ 4/ 6/ 16/ 25/ 35/ 50
5
Пластмассовая
В кабельных каналах и грунте
без брони/ с броней
5ПТО-1-50/95-4/35 (КВТ)
Ответвительная
термоусаживаемая
1
4/ 6/ 10/ 25/ 35/ 50/ 70/ 95
5
Пластмассовая
В кабельных каналах и грунте
без брони/ с броней
5ПТО-1-95/150-35/95 (КВТ)
Ответвительная
термоусаживаемая
1
35/ 50/ 70/ 95/ 120/ 150
5
Пластмассовая
В кабельных каналах и грунте
без брони/ с броней
