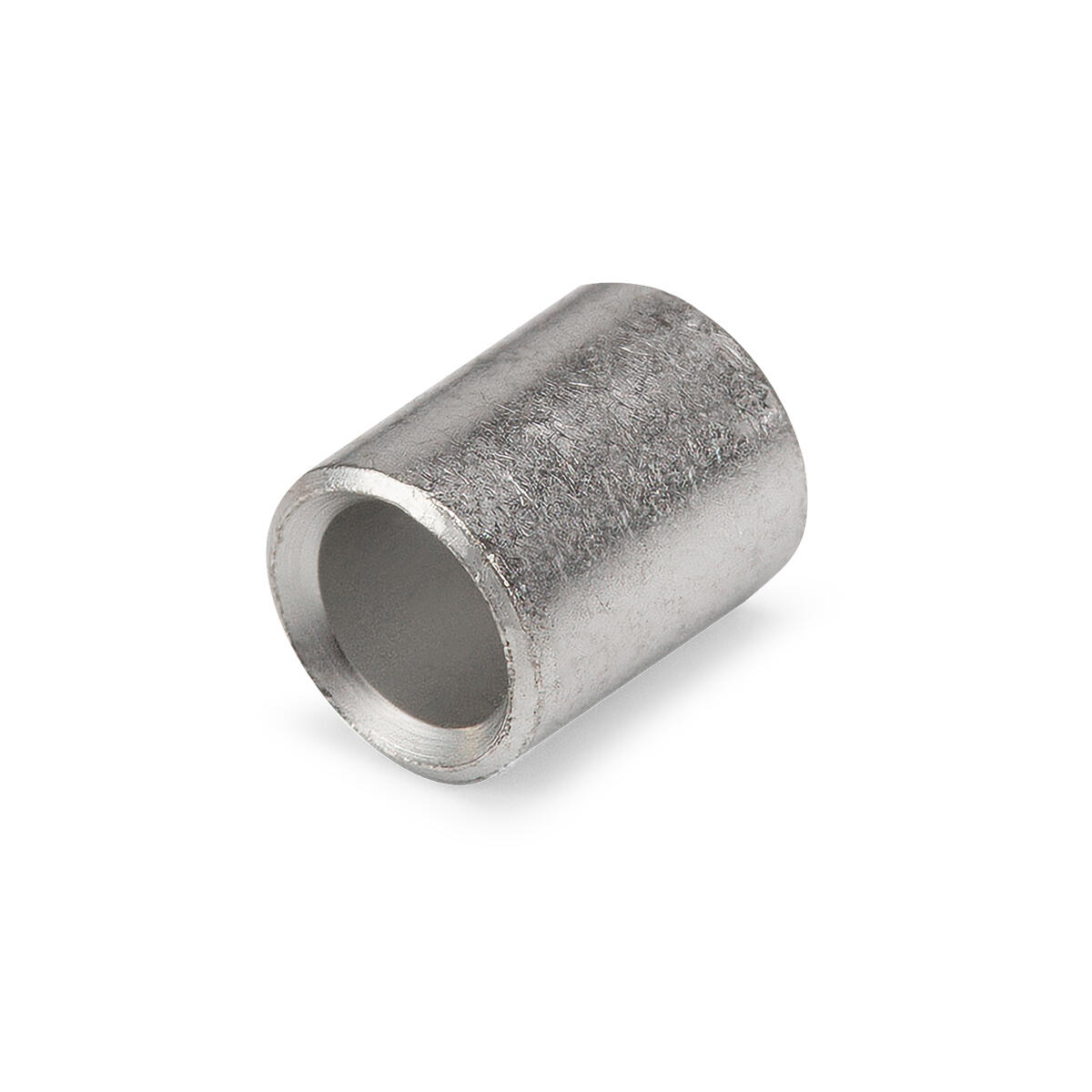

Гильзы медные под опрессовку луженые
тип:
ГМЛ-П (ТУ 3449-067-97284872-2015)
- Предназначены для параллельного соединения внахлест медных проводов методом опрессовки
- Сводная таблица применяемости ГМЛ-П
- Материал: электротехническая медь марки М1
- Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
- Максимальное напряжение: до 1 кВ
- Гильзы имеют сквозную конструкцию
- Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
- Снятые по краям гильзы фаски облегчают заведение провода
- Уменьшенные габариты гильз позволяют осуществлять монтаж в условиях ограниченного пространства
- Расширенные мультиразмерные диапазоны опрессовки
- В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления
- Хорошая альтернатива для монтажа проводов методом опрессовки внутри распаячной коробки
- Комплексное решение от производителя:
Сопроводительная документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
| ГМЛ-П 6 (КВТ) | 100 | шт |
10.90 | |
| ГМЛ-П 10 (КВТ) | 100 | шт |
16.19 | |
| ГМЛ-П 16 (КВТ) | 100 | шт |
25.76 | |
| ГМЛ-П 25 (КВТ) | 100 | шт |
37.79 |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| ГМЛ-П 6 (КВТ) | 100 | п/э пакет |
4670016358745 | 12 | 12 | 1 | 0.1 | 0.000144 | |
| ГМЛ-П 10 (КВТ) | 100 | п/э пакет |
4670016358776 | 12.5 | 10 | 1.5 | 0.148 | 0.000188 | |
| ГМЛ-П 16 (КВТ) | 100 | п/э пакет |
4670016358806 | 12 | 10 | 2 | 0.256 | 0.00024 | |
| ГМЛ-П 25 (КВТ) | 100 | п/э пакет |
4670016358837 | 12 | 10 | 2.5 | 0.384 | 0.0003 |
| SKU | товарные позиции Цвет изоляции | L (мм) | d (мм) | d₁ (мм) |
|---|---|---|---|---|
| ГМЛ-П 6 (КВТ) | 9 | 5.1 | 3.5 | |
| ГМЛ-П 10 (КВТ) | 10 | 6.5 | 4.5 | |
| ГМЛ-П 16 (КВТ) | 11 | 8.1 | 5.5 | |
| ГМЛ-П 25 (КВТ) | 13 | 9.7 | 6.9 |
| SKU | товарные позиции Цвет изоляции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| ГМЛ-П 6 (КВТ) | Параллельное соединение жил |
1 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| ГМЛ-П 10 (КВТ) | Параллельное соединение жил |
1 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| ГМЛ-П 16 (КВТ) | Параллельное соединение жил |
1 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| ГМЛ-П 25 (КВТ) | Параллельное соединение жил |
1 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
