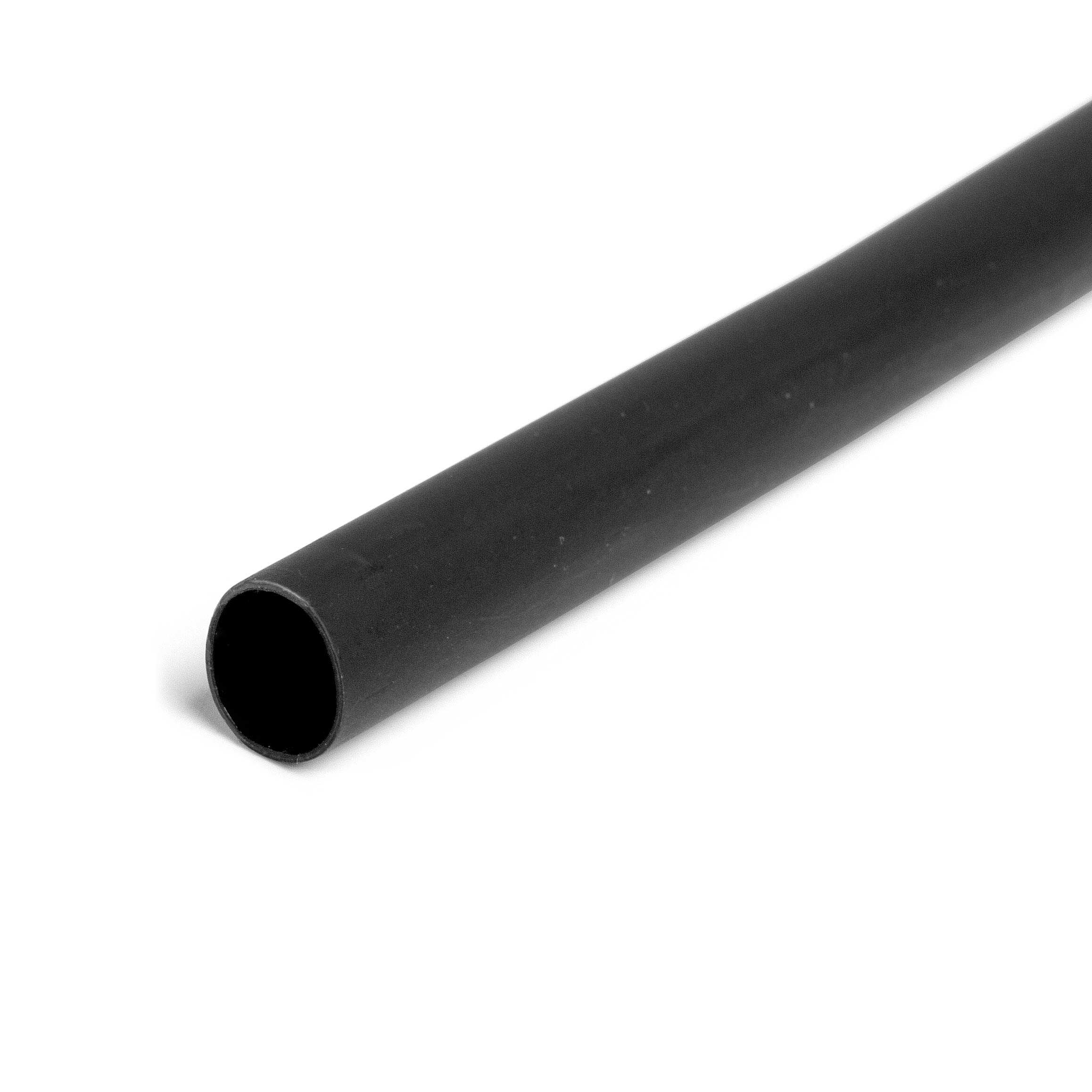

Высокотемпературные фторопластовые термоусадочные трубки с коэффициентом усадки 2:1
тип:
ТТ-150 (ТУ 22.21.29-073-97284872-2017)
- Предназначены для изоляции и антикоррозионной защиты электрических соединений, жгутовых сборок и трубопроводов в условиях химически агрессивных сред, повышенных механических нагрузок и высоких температур
- Коэффициент усадки: 2:1
- Материал: фторопласт, не поддерживает горение
- Цвет: черный
- Рекомендованы к применению в условиях повышенных температур до +150 °C
- Устойчивы к воздействию горюче-смазочных материалов, большинства неорганических и органических кислот, спиртов, растворителей, бензинаи авиационного керосина
- Обладают повышенной стойкостью к абразивному износу и порезам
- Устойчивы к ультрафиолетовому излучению и погодным условиям
- Идеально подходят для использования в аэрокосмической области и военной промышленности
- Высокая температура усадки обусловлена композиционным составом фторопласта и жесткостью в сравнении с традиционными термоусадочными трубками
- После полной усадки формируют прочный армирующий кожух при минимальной толщине стенок трубки
- Форма поставки: нарезка по 1.22 м
- Инструмент для монтажа: портативные бутановые горелки «КВТ», высокотемпературный фен ТТ-1800 (КВТ)
Относительное удлинение при разрыве | не менее 300% |
Температура усадки | 125–150 °C |
Температура эксплуатации | от -55 °C до +150 °C |
Прочность на растяжение | не менее 25 МПа |
Электрическая прочность | не менее 30 кВ/мм |
Рабочее напряжение | до 1000 В |
Удельное объемное электрическое сопротивление | 1013 Ом*см |
Документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 10 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 10 лет
Высокотемпературные термоусадочные трубки ТТ-150 c коэффициентом усадки 2:1 изготовлены из специальной композиции фторопласта и предназначены для изоляции и защиты электрических соединений.
Уникальное сочетание таких свойств как исключительная механическая и диэлектрическая прочность, негорючесть, высокая устойчивость к экстремальным температурам и химическим реагентам выделяют эти трубки в особый класс специализированных термоусадочных продуктов.
Черные термоусадочные трубки ТТ-150 (КВТ) устойчивы к истиранию, абразивным воздействиям, порезам и механическим повреждениям. Особая механическая прочность полужестких трубок ТТ-150 обусловлена самой молекулярной структурой полимерной композиции - поливинилиденфторид (PVDF). Трубки, произведенные из данной композиции, так же известны как Kynar, 150Ф, Deray KY 150 и др.
Трубки ТТ-150 (КВТ) обладают способностью поддерживать работоспособность в широком диапазоне рабочих температур от -55°С до +150°С. Отличительной чертой данного вида трубок является их практически полная негорючесть и устойчивость к химически агрессивным средам.
После усадки черные трубки ТТ-150 создают жесткую и прочную армирующую структуру и сохраняют достаточную степень гибкости. ТТ-150 идеально подходят для долговременной антивандальной защиты мест соединений кабелей и проводов, эксплуатирующихся в суровых условиях.
ТТ-150 рекомендованы для монтажа на проводах и кабелях с самозатухающей изоляцией (с индексами «нг» и «нг-LS») при учете высоких требований к механической и абразивной прочности, и незаменимы для использования в аэрокосмической, авиационной, химической и военной промышленностях.
Термоусадочные трубки ТТ-150 (КВТ) выпускаются в черном цвете и поставляются мерными отрезками по 1,22 метра (10 штук в упаковке). Диапазон типоразмеров представлен наиболее востребованным размерным рядом от 2,4/1,2 до 12,7/6,5мм.
SKU | товарные позиции Цвет трубки | кратность | ед.изм | РРЦ (руб.) |
---|---|---|---|---|
ТТ-150-2.4/1.2 черн (КВТ) | 10 | шт |
88.72 | |
ТТ-150-4.8/2.4 черн (КВТ) | 10 | шт |
116.20 | |
ТТ-150-9.5/4.8 черн (КВТ) | 10 | шт |
248.50 | |
ТТ-150-12.7/6.4 черн (КВТ) | 10 | шт |
326.24 |
SKU | товарные позиции Цвет трубки | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
ТТ-150-2.4/1.2 черн (КВТ) | 10 | п/э пакет |
4680430024089 | 1.22 | 3 | 1 | 0.05 | 4.0E-6 | |
ТТ-150-4.8/2.4 черн (КВТ) | 10 | п/э пакет |
4680430024096 | 1.22 | 4 | 1 | 0.06 | 5.0E-6 | |
ТТ-150-9.5/4.8 черн (КВТ) | 10 | п/э пакет |
4680430024119 | 1.22 | 5 | 1 | 0.1 | 6.0E-6 | |
ТТ-150-12.7/6.4 черн (КВТ) | 10 | п/э пакет |
4680430024126 | 1.22 | 5 | 1 | 0.2 | 6.0E-6 |
SKU | товарные позиции Цвет трубки | D (мм) | d (мм) | S (мм) |
---|---|---|---|---|
ТТ-150-2.4/1.2 черн (КВТ) | 2.4 | 1.2 | 0.25 | |
ТТ-150-4.8/2.4 черн (КВТ) | 4.8 | 2.4 | 0.25 | |
ТТ-150-9.5/4.8 черн (КВТ) | 9.5 | 4.8 | 0.3 | |
ТТ-150-12.7/6.4 черн (КВТ) | 12.7 | 6.4 | 0.3 |
SKU | товарные позиции Цвет трубки | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал | Цвет трубки |
---|---|---|---|---|---|---|---|---|
ТТ-150-2.4/1.2 черн (КВТ) | без клеевого слоя |
1 |
2.4 |
1.2 |
2:1 |
фторопласт |
черный |
|
ТТ-150-4.8/2.4 черн (КВТ) | без клеевого слоя |
1 |
4.8 |
2.4 |
2:1 |
фторопласт |
черный |
|
ТТ-150-9.5/4.8 черн (КВТ) | без клеевого слоя |
1 |
9.5 |
4.8 |
2:1 |
фторопласт |
черный |
|
ТТ-150-12.7/6.4 черн (КВТ) | без клеевого слоя |
1 |
12.7 |
6.4 |
2:1 |
фторопласт |
черный |
