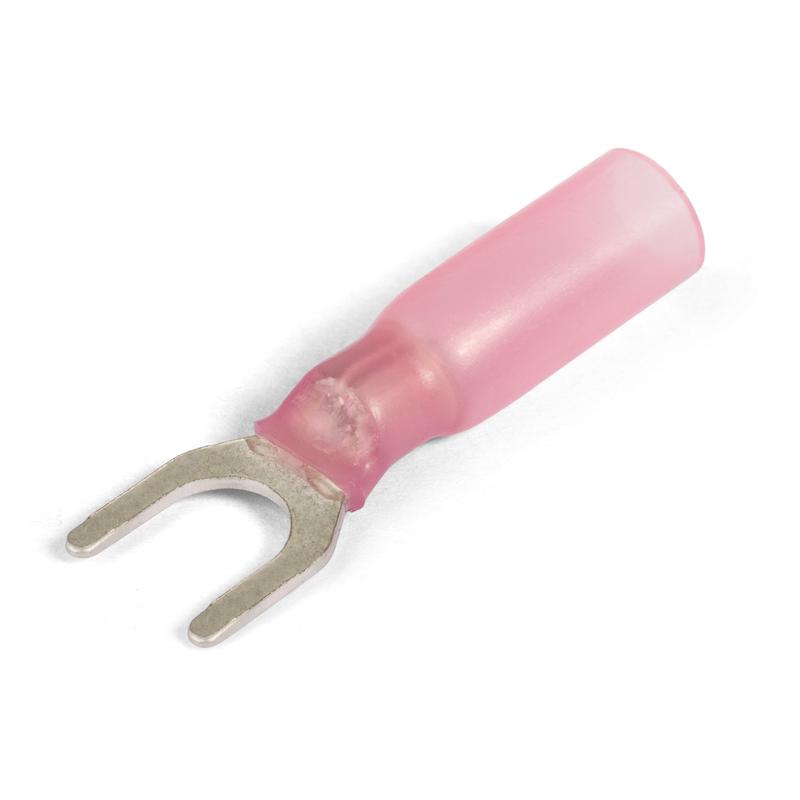

Наконечники вилочные изолированные с термоусаживаемой манжетой

тип:

НВИ-Т (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

  • Предназначены для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
  • Не требует полного демонтажа крепежного соединения.
    Для быстрых перекроссировок достаточно лишь ослабить винтовую фиксацию
  • Материал изоляции: сшитый полиэтилен. Не содержит галогенов
  • Термостойкость изоляции: 105 °C
  • Материал наконечника: медь марки М1
  • Покрытие наконечника: электролитическое лужение
  • Максимальное напряжение: 690 В
  • Особенности конструкции:
    • благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения
    • поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
    • термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки
  • Расширенные мультиразмерные диапазоны опрессовки
  • При отсутствии доступа к электросети в процессе монтажа наконечников и разъемов с термоусаживаемой изоляцией, рекомендованы портативные газовые горелки «КВТ»: Х-190, Х-220, Х-350
@name
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
НВИ-Т 1.5-4 серия ПРОФИ (КВТ) 100
шт
11.95
НВИ-Т 1.5-5 серия ПРОФИ (КВТ) 100
шт
11.95
НВИ-Т 2.5-4 серия ПРОФИ (КВТ) 100
шт
12.82
НВИ-Т 2.5-5 серия ПРОФИ (КВТ) 100
шт
12.19
НВИ-Т 6.0-4 серия ПРОФИ (КВТ) 100
шт
18.70
НВИ-Т 6.0-5 серия ПРОФИ (КВТ) 100
шт
18.40
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
НВИ-Т 1.5-4 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016354808 9 12 1.5 0.07 0.000162
НВИ-Т 1.5-5 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016354839 9 11.5 1 0.068 0.000104
НВИ-Т 2.5-4 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016354860 9 12 1.5 0.084 0.000162
НВИ-Т 2.5-5 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016354891 10 11 1.5 0.086 0.000165
НВИ-Т 6.0-4 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356819 13 11.5 2 0.166 0.000299
НВИ-Т 6.0-5 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356840 13 11 2.5 0.158 0.000358
SKU товарные позиции Цвет изоляции L (мм) l (мм) B (мм) S (мм) D (мм) d₁ (мм)
НВИ-Т 1.5-4 серия ПРОФИ (КВТ) 29 19 7.2 0.8 4.4 1.7
НВИ-Т 1.5-5 серия ПРОФИ (КВТ) 29 19 8.1 0.8 5.4 1.7
НВИ-Т 2.5-4 серия ПРОФИ (КВТ) 29 19 7.2 0.8 4.4 2.3
НВИ-Т 2.5-5 серия ПРОФИ (КВТ) 29 19 8.1 0.8 5.4 2.3
НВИ-Т 6.0-4 серия ПРОФИ (КВТ) 33.5 24 8.3 1 4.4 3.4
НВИ-Т 6.0-5 серия ПРОФИ (КВТ) 33.5 24 12 1 5.4 3.4
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
НВИ-Т 1.5-4 серия ПРОФИ (КВТ)
Easy Entry
0.69
0.5/ 0.75/ 1.0/ 1.5
3/ 4/ 5/ 6
медь
гальваническое лужение
красный
опрессовка/ термоусадка
НВИ-Т 1.5-5 серия ПРОФИ (КВТ)
Easy Entry
0.69
0.5/ 0.75/ 1.0/ 1.5
3/ 4/ 5/ 6
медь
гальваническое лужение
красный
опрессовка/ термоусадка
НВИ-Т 2.5-4 серия ПРОФИ (КВТ)
Easy Entry
0.69
1.5/ 2.5
3/ 4/ 5/ 6
медь
гальваническое лужение
синий
опрессовка/ термоусадка
НВИ-Т 2.5-5 серия ПРОФИ (КВТ)
Easy Entry
0.69
1.5/ 2.5
3/ 4/ 5/ 6
медь
гальваническое лужение
синий
опрессовка/ термоусадка
НВИ-Т 6.0-4 серия ПРОФИ (КВТ)
Easy Entry
0.69
4/ 6
3/ 4/ 5/ 6
медь
гальваническое лужение
желтый
опрессовка/ термоусадка
НВИ-Т 6.0-5 серия ПРОФИ (КВТ)
Easy Entry
0.69
4/ 6
3/ 4/ 5/ 6
медь
гальваническое лужение
желтый
опрессовка/ термоусадка
