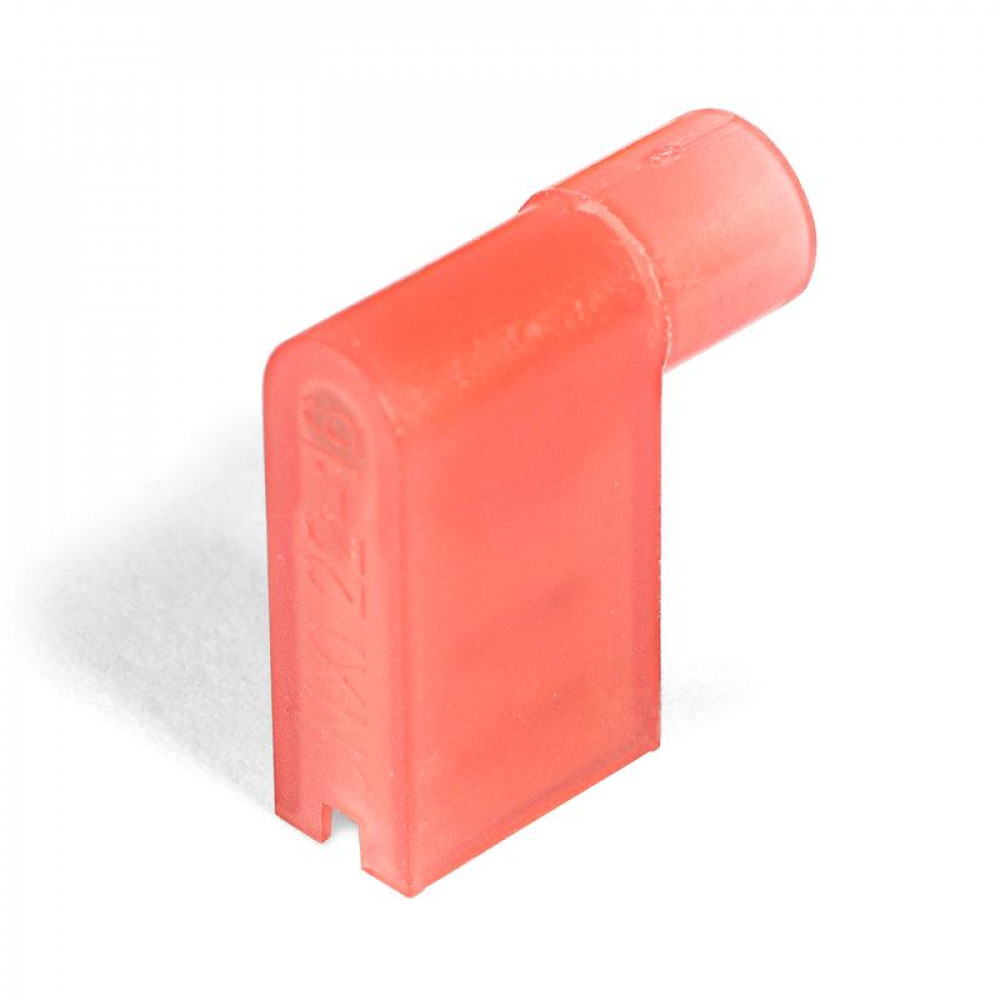

Разъемы флажковые изолированные «мама» в нейлоновом корпусе

тип:

РФИ-М(н) (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

  • Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа»
  • Материал изоляции: самозатухающий нейлон. Не содержит галогенов
  • Термостойкость изоляции: 105 °C
  • Материал разъема: латунь марки Л63
  • Покрытие разъема: электролитическое лужение
  • Максимальное напряжение: 400 В
  • Особенности конструкции:
    • полностью изолированный корпус
    • исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
    • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
  • Нейлоновый корпус обеспечивает полную изоляцию и механическую защиту разъемного соединения
  • Разъемы выполнены с поворотом 90° относительно линии прокладки проводов и могут быть использованы для монтажа в ограниченном пространстве
  • Комплементарны выходам типа «папа» на клеммах электрических устройств
  • Опрессовка проводника поверх изолирующего корпуса
Вопросы и ответы Сопутствующие товары
@name
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
РФИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) 100
шт
6.40
РФИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) 100
шт
6.43
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
РФИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356420 13 11.5 1.5 0.11 0.000224
РФИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356451 13 11.5 2 0.12 0.000299
SKU товарные позиции Цвет изоляции L (мм) B (мм) d₁ (мм) b (мм)
РФИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) 16.5 15 1.5 6.6
РФИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) 17.3 15 2.3 6.6
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
РФИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ)
Easy Entry
0.4
0.5/ 0.75/ 1.0/ 1.5
латунь
гальваническое лужение
красный
опрессовка
РФИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ)
Easy Entry
0.4
1.5/ 2.5
латунь
гальваническое лужение
синий
опрессовка
