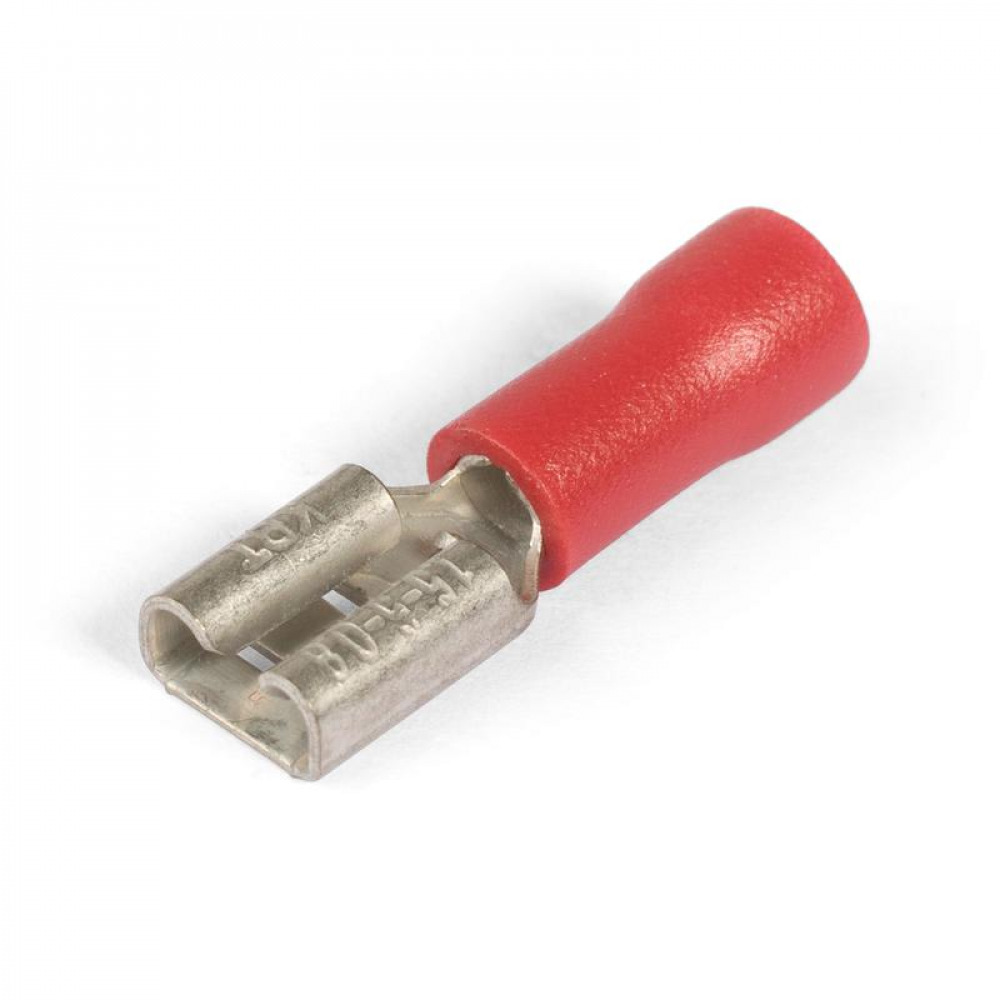

Разъемы плоские изолированные «мама» с ПВХ манжетой

тип:

РПИ-М (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

  • Предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки
  • Материал изоляции: самозатухающий ПВХ.
    Класс V-0 по UL94
  • Термостойкость изоляции: 75 °C
  • Материал разъема: латунь марки Л63
  • Покрытие разъема: электролитическое лужение
  • Максимальное напряжение: 400 В
  • Особенности конструкции:
    • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
    • каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
  • Размер контакта определяется шириной «В» клеммы РПИ-П
  • Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств
  • Опрессовка проводника поверх изолирующей манжеты
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
Сопутствующие товары
@name
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
РПИ-М 1.5-(2.8) серия ПРОФИ (КВТ) 500
шт
1.42
РПИ-М 1.5-(4.8) серия ПРОФИ (КВТ) 500
шт
2.14
РПИ-М 1.5-(6.3) серия ПРОФИ (КВТ) 500
шт
2.57
РПИ-М 2.5-(4.8) серия ПРОФИ (КВТ) 500
шт
2.47
РПИ-М 2.5-(6.3) серия ПРОФИ (КВТ) 500
шт
2.77
РПИ-М 6.0-(6.3) серия ПРОФИ (КВТ) 500
шт
3.37
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
РПИ-М 1.5-(2.8) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355379 9 11.5 1 0.04 0.000103
РПИ-М 1.5-(4.8) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355409 10 12 1 0.06 0.00012
РПИ-М 1.5-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355430 10 11 1.5 0.07 0.000165
РПИ-М 2.5-(4.8) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355461 9 11.5 1.5 0.06 0.000155
РПИ-М 2.5-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355492 10 11 1.5 0.07 0.000165
РПИ-М 6.0-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016355522 14 11.5 1.5 0.09 0.000242
SKU товарные позиции Цвет изоляции L (мм) l (мм) B (мм) S (мм) d₁ (мм)
РПИ-М 1.5-(2.8) серия ПРОФИ (КВТ) 19 10 3.1 0.4 1.7
РПИ-М 1.5-(4.8) серия ПРОФИ (КВТ) 19 10 5.1 0.4 1.7
РПИ-М 1.5-(6.3) серия ПРОФИ (КВТ) 21 10 6.6 0.4 1.7
РПИ-М 2.5-(4.8) серия ПРОФИ (КВТ) 19 10 5.1 0.4 2.3
РПИ-М 2.5-(6.3) серия ПРОФИ (КВТ) 21 10 6.6 0.4 2.3
РПИ-М 6.0-(6.3) серия ПРОФИ (КВТ) 23.3 13 6.6 0.4 3.4
SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
РПИ-М 1.5-(2.8) серия ПРОФИ (КВТ)
0.4
0.5/ 0.75/ 1.0/ 1.5
латунь
гальваническое лужение
красный
опрессовка
РПИ-М 1.5-(4.8) серия ПРОФИ (КВТ)
0.4
0.5/ 0.75/ 1.0/ 1.5
латунь
гальваническое лужение
красный
опрессовка
РПИ-М 1.5-(6.3) серия ПРОФИ (КВТ)
0.4
0.5/ 0.75/ 1.0/ 1.5
латунь
гальваническое лужение
красный
опрессовка
РПИ-М 2.5-(4.8) серия ПРОФИ (КВТ)
0.4
1.5/ 2.5
латунь
гальваническое лужение
синий
опрессовка
РПИ-М 2.5-(6.3) серия ПРОФИ (КВТ)
0.4
1.5/ 2.5
латунь
гальваническое лужение
синий
опрессовка
РПИ-М 6.0-(6.3) серия ПРОФИ (КВТ)
0.4
4/ 6
латунь
гальваническое лужение
желтый
опрессовка
