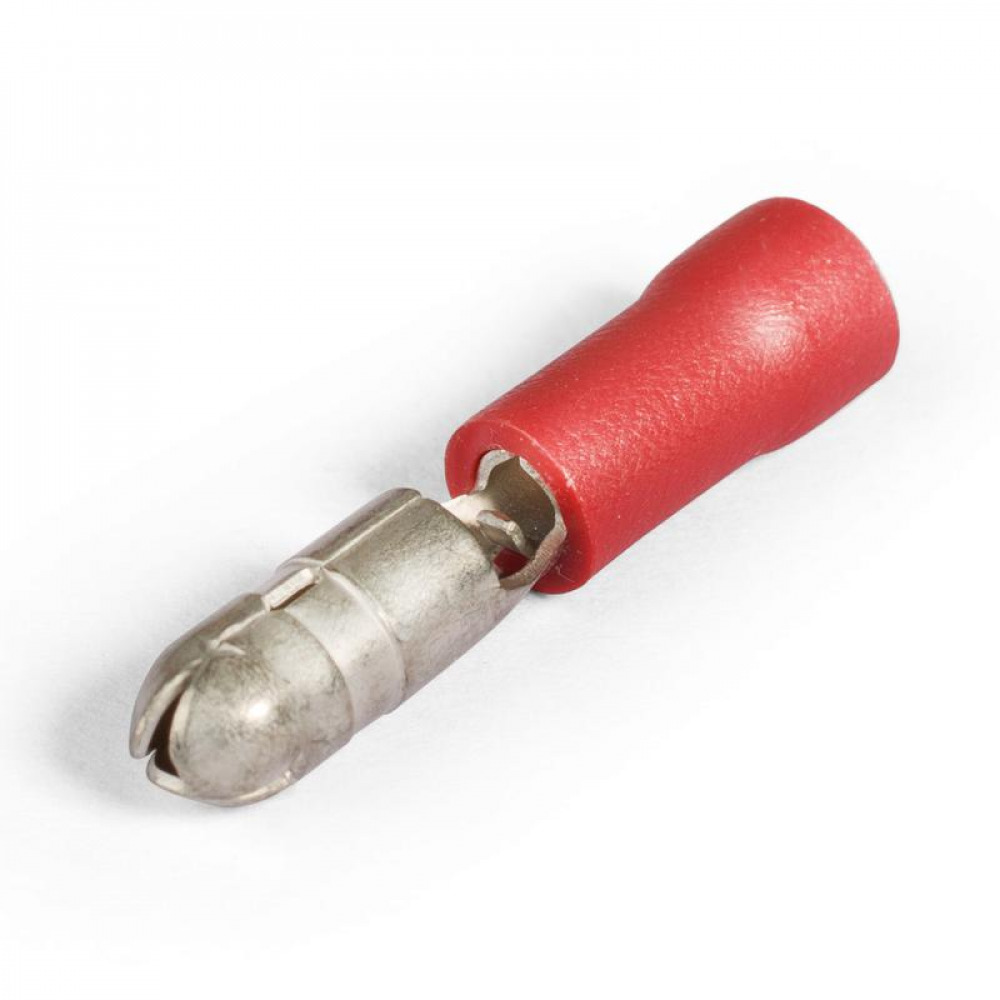

Разъемы штекерные изолированные «папа» с ПВХ манжетой

тип:

РШИ-П (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

  • Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
  • Материал изоляции: самозатухающий ПВХ.
    Класс V-0 по UL94
  • Термостойкость изоляции: 75 °C
  • Материал разъема: латунь марки Л63
  • Покрытие разъема: электролитическое лужение
  • Максимальное напряжение: 400 В
  • Особенности конструкции:
    • соединение штекерных разъемов «мама-папа» образует полностью изолированный контур
    • специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
    • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
  • Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
  • Комплементарны ответным разъемам РШИ-М
  • Опрессовка проводника поверх изолирующей манжеты
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
@name
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
РШИ-П 1.5-4 серия ПРОФИ (КВТ) 500
шт
2.76
РШИ-П 2.5-4 серия ПРОФИ (КВТ) 500
шт
2.98
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
РШИ-П 1.5-4 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4620014842456 9 12 0.7 0.06 7.6E-5
РШИ-П 2.5-4 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4620014842487 10 11.5 1 0.07 0.000115
SKU товарные позиции Цвет изоляции L (мм) l (мм) D (мм) d₁ (мм)
РШИ-П 1.5-4 серия ПРОФИ (КВТ) 21.5 10.2 4 1.7
РШИ-П 2.5-4 серия ПРОФИ (КВТ) 21 10.6 4 2.3
SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
РШИ-П 1.5-4 серия ПРОФИ (КВТ)
0.4
0.5/ 0.75/ 1.0/ 1.5
латунь
гальваническое лужение
красный
опрессовка
РШИ-П 2.5-4 серия ПРОФИ (КВТ)
0.4
1.5/ 2.5
латунь
гальваническое лужение
синий
опрессовка
