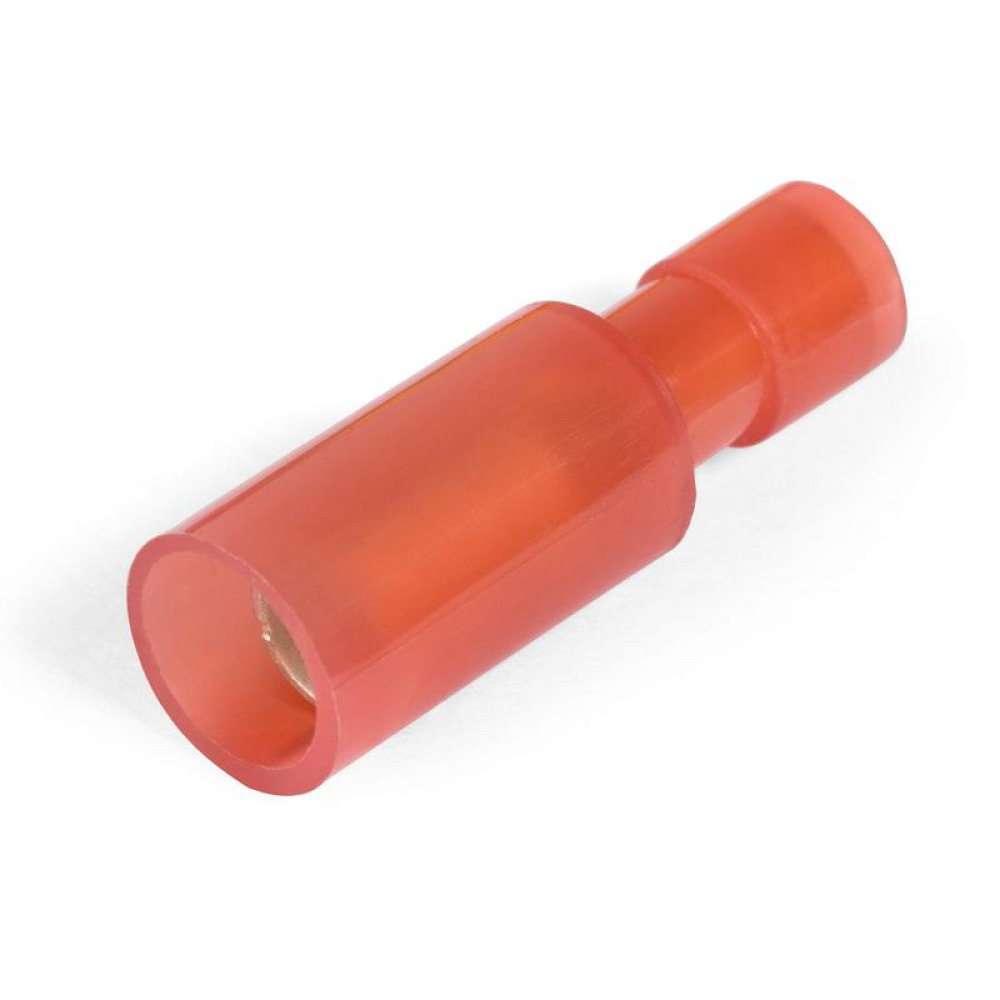

Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе

тип:

ВРШИ-М(н) (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

  • Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
  • При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
  • Материал изоляции: самозатухающий нейлон
    Не содержит галогенов
  • Термостойкость изоляции: 105 °C
  • Материал разъема: латунь марки Л63
  • Покрытие разъема: электролитическое лужение
  • Максимальное напряжение: 400 В
  • Особенности конструкции:
    • дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
    • исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
    • специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
    • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
  • Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
  • Комплементарны ответным разъемам ВРШИ-П(н)
  • Опрессовка проводника поверх изолирующего корпуса
@name
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
ВРШИ-М(н) 1.5-4 серия ПРОФИ (КВТ) 100
шт
12.71
ВРШИ-М(н) 2.5-4 серия ПРОФИ (КВТ) 100
шт
12.94
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
ВРШИ-М(н) 1.5-4 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356604 13 12 1 0.11 0.000156
ВРШИ-М(н) 2.5-4 серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356635 9 11 2.2 0.13 0.000218
SKU товарные позиции Цвет изоляции L (мм) D (мм) d₁ (мм)
ВРШИ-М(н) 1.5-4 серия ПРОФИ (КВТ) 23 3.9 1.7
ВРШИ-М(н) 2.5-4 серия ПРОФИ (КВТ) 23 3.9 2.3
SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
ВРШИ-М(н) 1.5-4 серия ПРОФИ (КВТ)
0.4
0.5/ 0.75/ 1.0/ 1.5
3/ 4/ 5/ 6
латунь
гальваническое лужение
красный
опрессовка
ВРШИ-М(н) 2.5-4 серия ПРОФИ (КВТ)
0.4
1.5/ 2.5
3/ 4/ 5/ 6
латунь
гальваническое лужение
синий
опрессовка
